產品名稱:PW4MC3/500G傳感器 HBM德國 PW4MC3/500G稱重傳感器
產品型號:PW4MC3/300G,PW4MC3/500G,PW4MC3/2KG,PW4MC3/3KG
產品品牌:德國HBM/德國HBM稱重傳感器
產品類型:?jiǎn)吸c(diǎn)式傳感器,單點式稱重傳感器

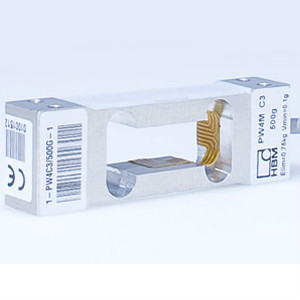

PW4MC3 - 單點稱重傳感器
-用于非常小的質量
-尺寸小
-精度等級 C3 OIML R60 認證
-額定量程: 0.3 kg, 0.5 kg, 2 kg, 3 kg
-偏心負載補償
-保護等級IP65 按照 IEC 529
關鍵特性:
-用于非常小的質量
-尺寸小
-精度等級 C3 OIML R60 認證
-額定量程: 0.3 kg, 0.5 kg, 2 kg, 3 kg
-偏心負載補償
-保護等級IP65 按照 IEC 529
-屏蔽電纜
-材料: 鋁
插頭:CE100F26(PANCON)
接線碼(4芯)
腳1:電源(+)藍色。 。 。 。 。
PIN2:信號(+)白。 。 。 。 。 。 。 。
PIN3:信號( - )紅。 。 。 。 。 。 。 。
PIN4:激勵( - )黑色。 。 。 。 。
屏蔽黃色。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。
(連接到負載電池主體)
下面可以連接測量信號調理:
S載板高頻放大器
S直流放大器
設計用于應變測量系統。PW4MC3...單點稱重傳感器
HBM A2423-1.0 EN / DE / FR
2.1連接四線和六線配置
連接稱重傳感器時,在一個四線配置在放大器
六線的配置,有關橋必須連接在放大器的輸入端
感之間的引線和激勵鉛。
