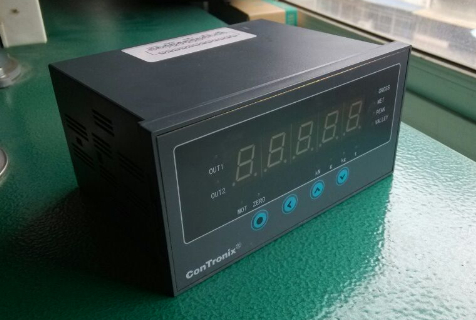

儀表簡介：
CHB系列數顯儀
萬能輸入 電壓、電流、熱電阻、熱電偶無跳線萬能輸入，簡單靈活
電磁兼容 EMC III級，超強的抗干擾能力，適應各種復雜現場
寬幅電源 高效率寬電壓的開關電源設計
保質5年 平均故障間隔時間（MTBF）大于120萬小時
適應性強 溫濕度適應范圍廣，漂移小
注：III級-適用于典型的工業環境。工業工程設備的適用場所，發電廠和戶外高壓變電站繼電器房等可作為這類環境的代表。
II級-適合用于收保護的環境。工程和發電廠的控制室或終端室可作為這類環境的代表。
I級-適用于具有良好保護的環境。計算機房可作為這類環境的代表。
*AC85V~265V(效率高達920%，DC10V~36V.
*整機硬件失效返修率低于千分之五，質保細則按廠家規定。
|
內容
|
代 碼 及 說 明
|
|
CHB
|
|
|
外形尺寸
|
A
|
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
|
|
B
|
96(W)×96(H)×76(L)
|
|
C
|
96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)
|
|
D
|
72(W)×72(H)×75(L)
|
|
E
|
48(W)×48(H)×108(L)
|
|
面板形式
|
H
|
橫式
|
|
S
|
豎式
|
|
F
|
方形
|
|
顯示顏色
|
R
|
紅色
|
|
報警
|
T
|
2點報警輸出
|
|
變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能）
|
A0
|
無變送輸出
|
|
A1
|
電流輸出與外供不隔離
|
|
A1G
|
電流輸出與外供隔離
|
|
A2
|
電壓輸出與外供不隔離
|
|
A2G
|
電壓輸出與外供隔離
|
|
外供變送器電源（外供電源與輸入不隔離，有隔離要求的請?jiān)谟嗀洉r(shí)注明）
|
B1
|
外供 24V/50mA
|
|
B2
|
外供 12V/50mA
|
|
儀表電源
|
V0
|
85V AC~265V AC
|
|
V1
|
12V DC ~ 36V DC
|
|
技術規格
|
|
電 源：
|
85V AC~265V AC，120VDC~380VDC，功耗小于6W
12VDC~36VDC，功耗小于6W
★注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A， 12VDC/2A配置電源。并注意電源線長度和線徑。
|
|
工作環境：
|
0℃~50℃，濕度低于90%R.H，不結露。
|
|
顯示范圍：
|
-1999~9999，小數點位置可設定。
|
|
輸入信號類型：
|
萬能輸入，可通過參數設定選擇
注：0~10VDC輸入訂貨時注明或用戶自行更改，拆開儀表機殼，將儀表主板（輸入信號端子所在電路板）
輸入信號端子所在電路板）背面（元器件的反面）SL1間的連線割斷，然后修改輸入信號選擇參數即可。此時儀表只能輸入電壓、電流信號。
|
|
基本誤差：
|
小于0.5%F.S
|
|
測量控制周期：
|
0.2秒
|
|
報警輸出：
|
2點繼電器輸出，觸點容量220V AC，3A
|
|
變送輸出：
|
— 光電隔離，輸出分辨力1/3000，誤差小于±0.2%
|
F.S
— 直流電流或直流電壓輸出需訂貨時注明，負載能力大于600Ω。
— 直流電流輸出時，可通過設定選擇4mA~20mA，0mA~10mA，0, mA~20mA；直流電壓輸出時，可通過設定選擇1V~5V，0V~5V。
— 0V~10V變送輸出，需訂貨時注明
★ 變送輸出為選裝功能，需在訂貨時注明，否則儀表不具有此功能。
★ 外供12V同時具有A1或A2型號變送輸出功能時，變送輸出負載能力為450Ω
|
