微型鉸接系列直線位移傳感器，有效行程25mm～300mm，兩端均有2mm緩沖行程，精度0.25%～0.08%FS。外殼表面陽極處理，防腐蝕；內置導電塑料測量單元，無溫漂，壽命長。密封等級最高為IP67，有直接出線和五芯插頭插座輸出兩種選擇，可以適用在大多數通用場合，特別適用于安裝空間狹小，本體無法固定，運動有擺動的場合，無需對中；允許極限運動速度：垂直安裝時為5m/s，水平安裝時為2m/s。
DHKPM微型鉸接系列參數表
|
公稱行程規格
|
mm
|
25
|
50
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
|
電阻行程(A.E)
|
mm
|
25.5
|
50.5
|
75.5
|
101
|
126
|
151
|
176.5
|
201.5
|
226.5
|
252
|
277
|
302
|
|
機械行程(M.T)
|
mm
|
30.5
|
55.5
|
80.5
|
106
|
131
|
156
|
181.5
|
206.5
|
231.5
|
257
|
282
|
307
|
|
相對線性精度(FS)
|
±%
|
0.3
|
0.1
|
0.08
|
0.05
|
|
電阻值±10%
|
KΩ
|
5
|
|
解析度/分辨率
|
模擬
|
Infinite無限解析
|
|
重復性精度
|
mm
|
0.01
|
|
最大工作速度
|
m/s
|
5
|
|
建議輸出環電流
|
μA
|
1
|
|
使用溫度環境
|
℃
|
-40℃～ +120℃
|
|
輸出信號類型
|
Vdc
|
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載
|
|

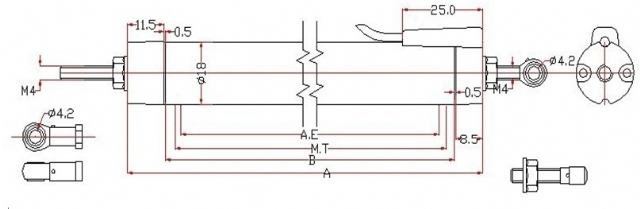

尺寸A
|
mm
|
78
|
103
|
128
|
153
|
178
|
203
|
228
|
253
|
278
|
303
|
328
|
353
|
|
重量(不含配件)
|
g
|
52
|
61
|
70
|
79
|
88
|
97
|
107
|
117
|
127
|
137
|
147
|
157
|
備注：
1.可配模擬變送輸出0-10V，4-20MA
2.特殊行程可接受定制
