一、概述：

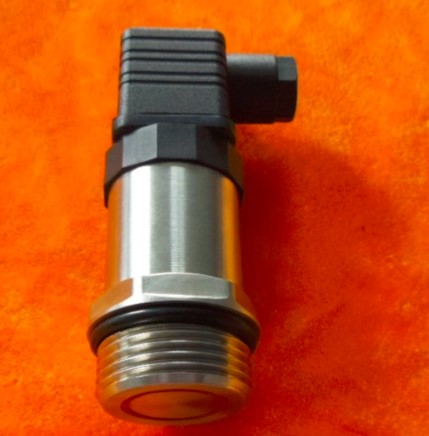

DHBY-NJ型 泥漿壓力變送器系列，測量端采用厚達 3mm 以上的316膜片，被測介質中堅硬砂粒不會損壞隔離平膜片。泥漿壓力變送器具有結構緊湊、耐腐蝕、抗震動、抗泥堅硬砂粒沖擊等特點，適用于盾構，制磚，水利河壩，水泥等泥漿壓力測量，以及食品等特殊行業。
二、特點：
抗磨損，可測量堅硬顆粒介質。
結構緊湊，耐腐蝕（與316兼容的介質）。
適用于盾構，制磚，水利河壩，水泥等泥漿壓力測量，以及食品等特殊行業
多種工業標準信號輸出。
三、性能參數：
|
測量介質
|
與316不銹鋼兼容的氣體和液體
|
|
量 程
|
0～50KPa……2MPa (G1",G3/4")；0～0.5MPa……60MPa(G1",G1/2",M20×1.5)
|
|
壓力類型
|
表壓
|
|
過載壓力
|
2倍量程壓力
|
|
破壞壓力
|
3倍量程壓力
|
|
供 電
|
12～36VDC
|
|
輸出信號
|
4～20mA；1～5V；0～5V；0.5～4.5V；通訊RS232，RS485，HART協議可選
|
|
綜合精度
|
±0.2%FS；±0.5%FS；±1%FS 可選
|
|
零點溫度誤差
|
0.5%FS/10℃
|
|
滿量程溫度誤差
|
0.5%FS/10℃
|
|
補償溫度
|
O～ 70℃ ；-20～ 85℃ 可選
|
|
工作溫度
|
-40～ 85℃ ；-40～ 120℃ 可選
|
|
絕緣電阻
|
≥500M Ω
|
|
負載能力
|
≥[(供電電壓-12V)/ 0.02A]Ω
|
|
螺紋接口
|
G1"，G1/2"，G3/4",M20×1.5
|
|
電氣接口
|
DIN43650插頭；航空插頭；直接引線 可選
|
|
機械壽命
|
≥500萬次壓力循環
|
|
長期穩定性
|
≤±0.15%FS/年
|
|
反極性保護
|
≥15S
|

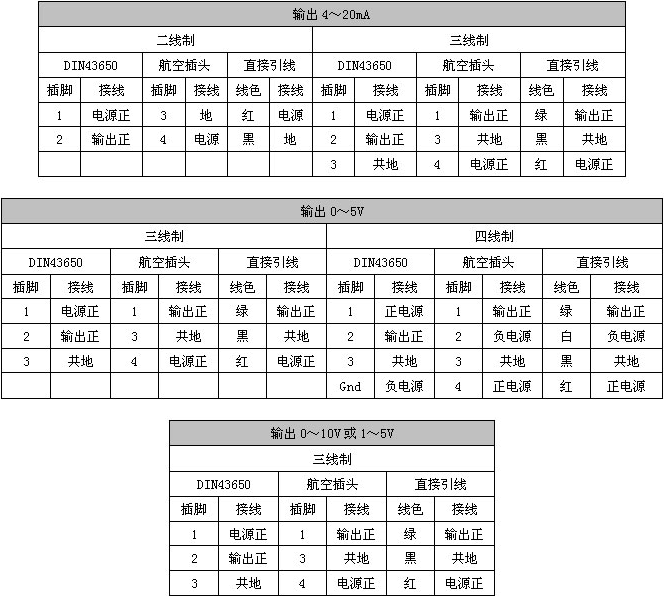

電路連接：
